Sistema de bloqueio de LED inteligente montado em veículo de alta potência

Apresentações

O sistema de interferência LED inteligente montado em veículo de alta potência é um veículo montado Sistema Inteligente de altíssima potência projetado para bloquear controle remoto dispositivos explosivos improvisados ​​(RCIED) Utilizados por terroristas.

O sistema está usando tecnologia de ponta para máximo desempenho e interferência os sinais são transmitidos para ativar bombas.

O sistema está usando tecnologia de interferência inteligente para máxima eficiência de interferência.

O raio de interferência do sistema depende de diversas condições, como frequência e potência de saída, distância até o receptor e obstáculos entre eles, etc.

O Sistema permite uma utilização flexível em diferentes aplicações. O sistema usa banda larga Antenas omnidirecionais para proteção de 360 ​​graus.

Características

● Faixa máxima de cobertura de 20 a 6.000 MHz
● Alta potência de saída de RF eficiente, longo raio de interferência
● Bloqueio inteligente para alta eficiência
● Bloqueio contínuo e simultâneo
● Projeto de inicialização lenta do circuito para fazer o dispositivo funcionar de forma estável
● Autoproteção perfeita: proteção contra superaquecimento, proteção contra sobrecorrente, proteção contra alta e baixa tensão, proteção VSWR
● Operação fácil, usando o Wire Control Panel e o software Windows para monitorar o sistema
● Projetado para bloquear comunicações sem fio, incluindo controle remoto, satélite, GPS, WIFI, WIMAX, etc.
● Os módulos do Jammer operam separadamente;
● Interruptor ON/OFF separado do amplificador de potência e controle dos modos de operação para cada faixa de frequência;
● Design de amortecedor para proteger o dispositivo contra danos causados ​​pela condução em alta velocidade;
● O sistema UPS do gerador PTO pode suportar o IED Jammer para funcionar por muito tempo
● Design e configuração especiais de antena com maior ganho para aumentar a distância de cobertura.

Aplicativos

Proteção VIP
Operações EOD
Proteja locais importantes, como estações de ônibus/trem, praças, escolas, reuniões de massa, estádios, etc.
Mitigação de riscos e remoção de explosivos em locais específicos
Contramedida eletrônica
Antidrogas, Anti-Drone / UAV, Controle de Motim, Controle de Fronteiras, etc.

Especificações Técnicas

Características de RF:

Potência total de saída de RF da antena: 1400W
Faixa de frequência de bloqueio: 20-6000 MHz
Distância de bloqueio: raio de 50 a 500 metros dependendo das diversas condições, como transmissor
frequência e potência de saída, distância até o receptor e obstáculos entre eles, etc. Fonte de sinal: Tecnologia de bloqueio inteligente
Fonte de alimentação: 220 VCA/28 VCC
Consumo de energia: 4500W

Protetores de amplificador de potência:

A. Proteção contra superaquecimento - Protetor térmico
B. Proteção contra sobrecorrente
C. Alta tensão de entrada e proteção de baixa tensão
D. Proteção VSWR: contra falta de correspondência de antena, incluindo circuito aberto e curto-circuito

Resfriamento: Dissipador de calor e ventiladores forçados a ar

Dados físicos:

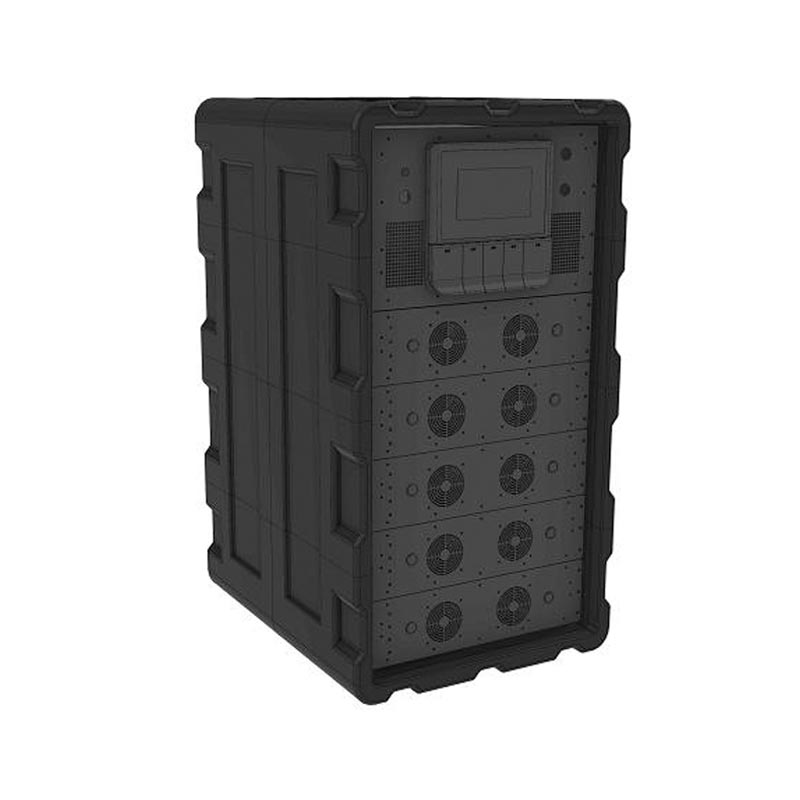

Dimensões principais do host: 696×572×1060mm por peça, total de 2 peças
Peso líquido do host principal: Aprox. 150kg por peça, total de 300kg
Ambiente de operação:
Temperatura de operação: -10ºC - +55ºC
Umidade: 5% - 90%
Nível de prova: IP54
Ambiente de operação
Temperatura de operação: -10ºC - +50ºC
Umidade: até 90%

Controle remoto:

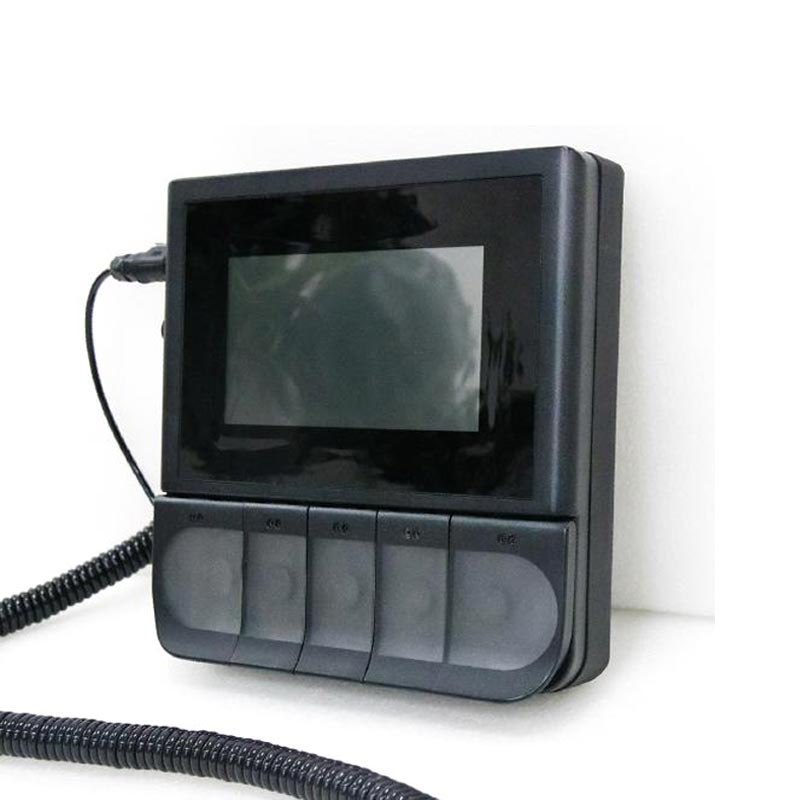

Painel de controle de fio disponível:

A. Indicação de potência de saída
B. Ajuste de potência de saída
C. Ligar/desligar a potência de saída por banda

Interface de controle remoto: RJ45/RS485

Divisão de potência de bloqueio:

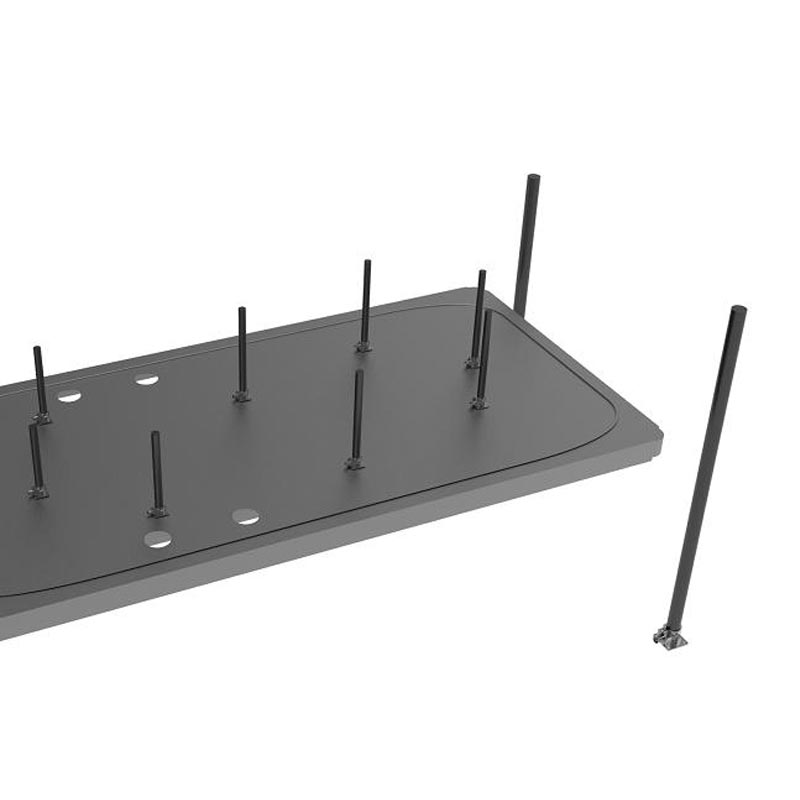

Antenas

Tipo de antena: Antena Omni
Quantidade de antena: 15pcs

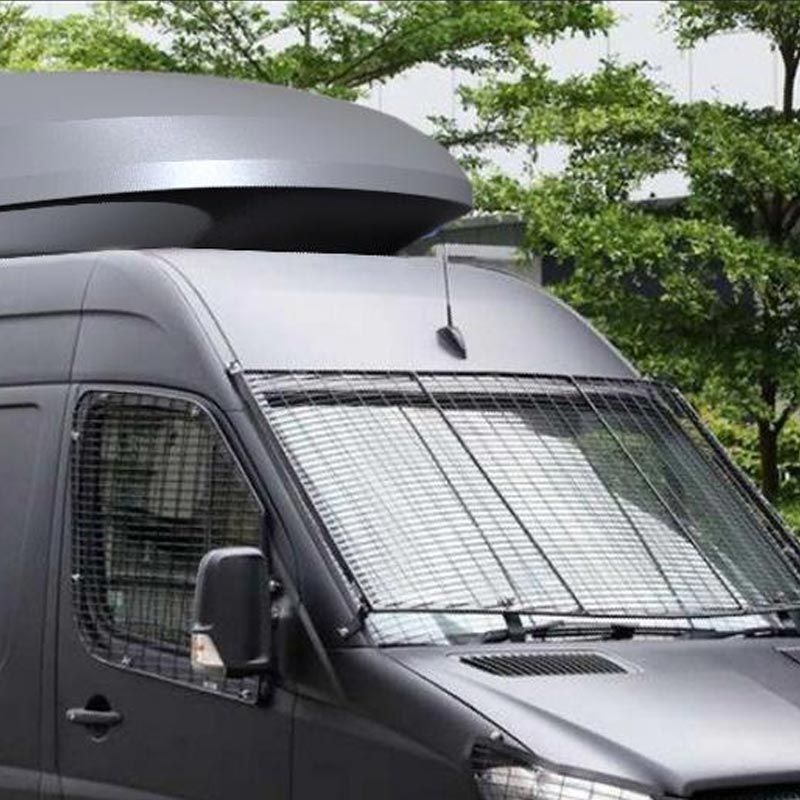

Instalação da antena: Antenas 13pcs instaladas dentro do contêiner do telhado, Antenas 2pcs
instalado no exterior.

Recursos da antena:

Antena Omni para cobertura e proteção de 360 ​​graus;
Bons recursos VSWR com alta eficiência;
Design à prova de choque e à prova d'água;

Parâmetros técnicos da antena
