Como um produtor renomado e confiável de Sistema Portátil de Bloqueio EOD com RC Rover, nossa fábrica se destaca no fornecimento de produtos excepcionais, apoiados por um compromisso constante com a entrega pontual e suporte pós-venda incomparável. Estamos profundamente orgulhosos de nossa capacidade de fabricação, de nossos rigorosos protocolos de garantia de qualidade e de nossa capacidade de personalizar produtos profissionais que se alinham com precisão às suas necessidades exclusivas.
Destaque: jammer de sinal de celular de alta potência, jammer de celular de alta potência
Nome do produto: | Sistema de bloqueio EOD portátil com RC Rover | Fonte de energia: | CA 220V |
Potência de saída de uma banda: | 10-100 Watts | Consumo de energia: | 1000W |
Dimensões: | 800×500×310 milímetros | Banda de frequência: | 1-8 canais |
Peso: | 53,6kg | Antenas: | 8pcs antenas omni |
Poder alto PHS da integração 1000W dos jammers da bomba do comboio do telefone celular/3G/4G CA 220V

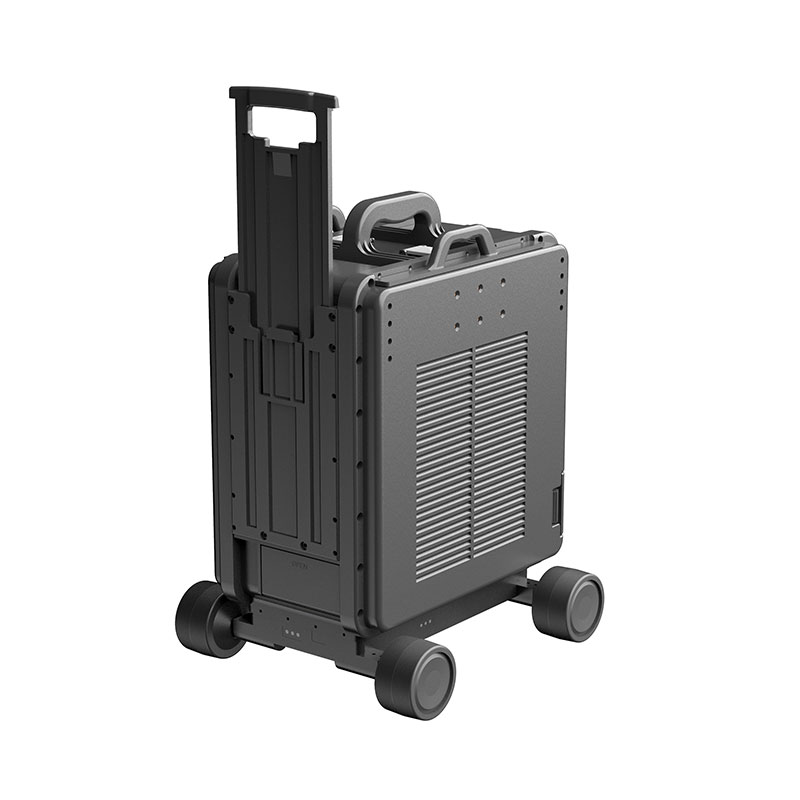

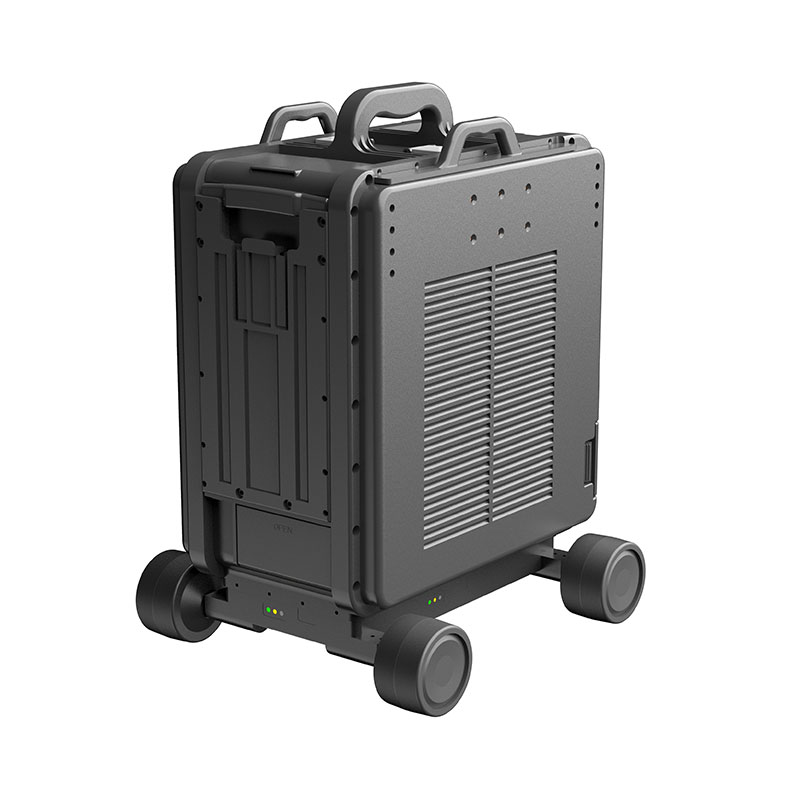

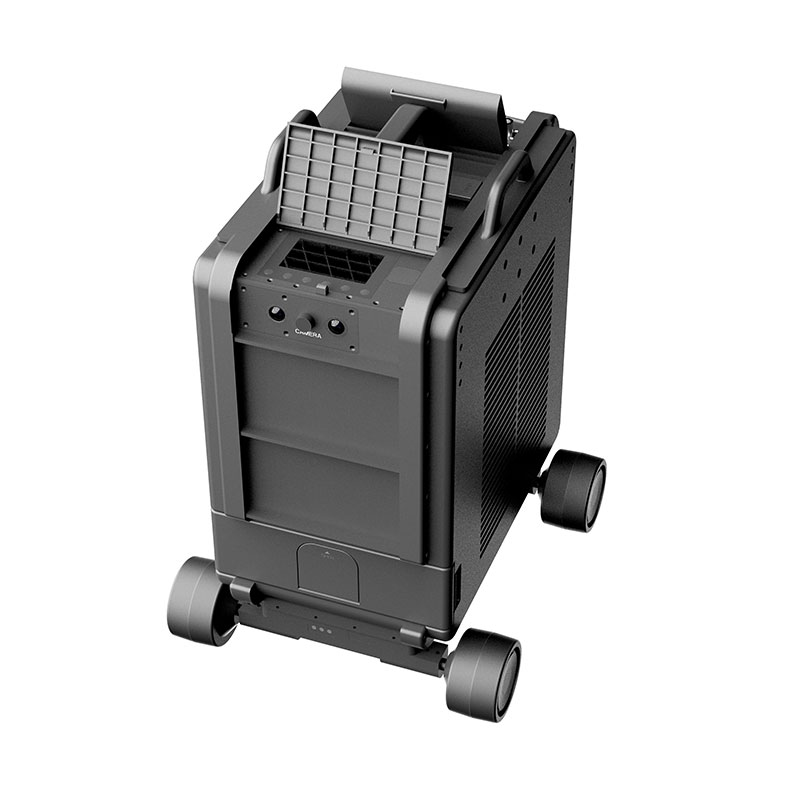

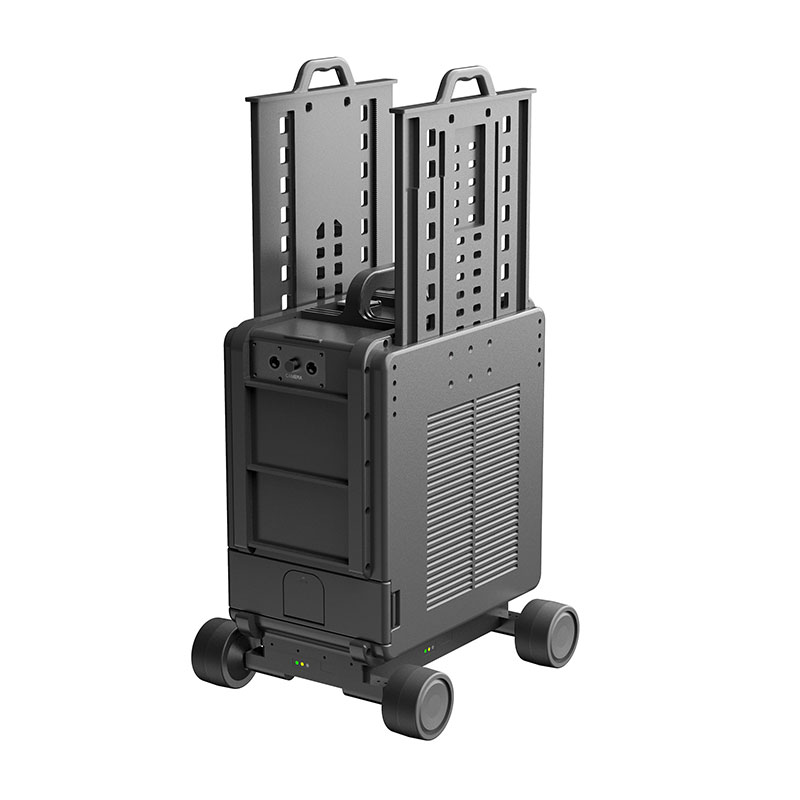

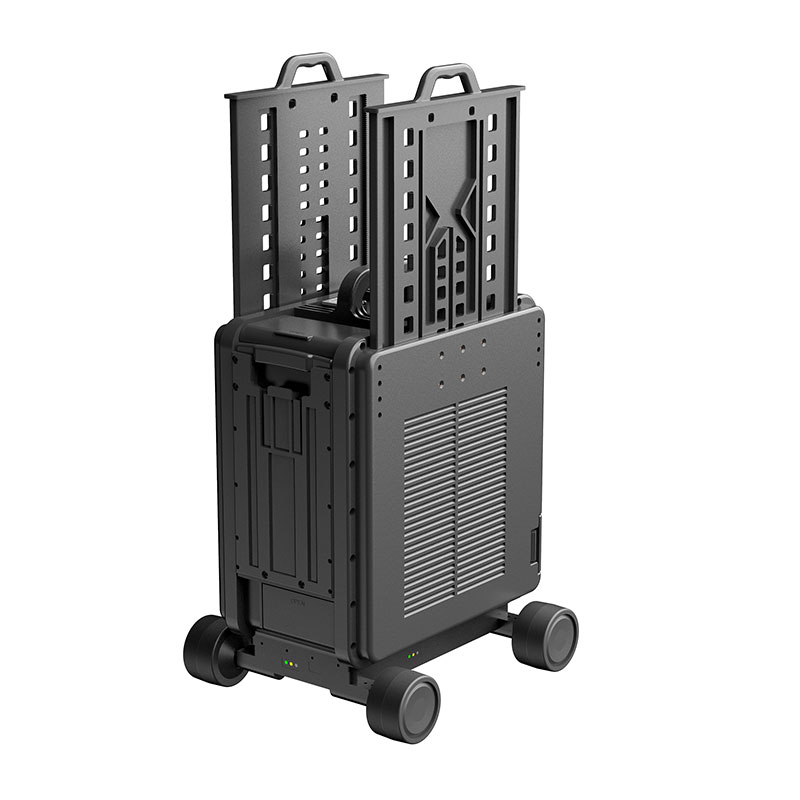

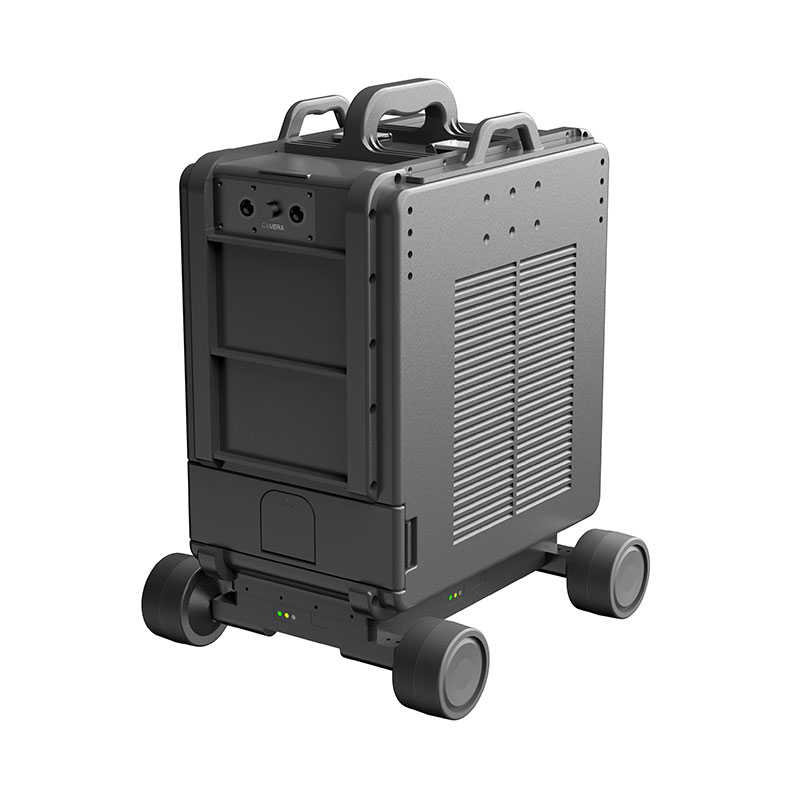

Sistema de bloqueio EOD portátil com RC Rover para CDMA / GSM / DCS / PHS / 3G / 4G / WIFI
● Usando tecnologia de interferência de banda larga UHF.
● Alta potência efetiva (potência do canal) e grande raio de interferência.
● Dispositivo importado, projeto de circuito de partida lenta pode evitar o fenômeno de incêndio de interruptor mecânico, alta integração e trabalho estável.
● Função perfeita de autoproteção. Quando o dispositivo é avisado sobre falha de superaquecimento, o dispositivo de blindagem desligará automaticamente o módulo com falha para evitar danos ao dispositivo de blindagem.
Canal | Frequência de trabalho | Potência de saída (±3dBm) |
CH1 | 20-100 MHz | 44,77dBm |
CH2 | 100-300 MHz | 44,77dBm |
CH3 | 300-500 MHz | 47dBm |
CH4 | 800-1000 MHz | 47dBm |
CH5 | 1520-1670MHz | 48,75dBm |
CH6 | 1800-2000 MHz | 48,75dBm |
CH7 | 2.000-2.200 MHz | 48,75dBm |
CH8 | 2.400-2.690 MHz | 48,75dBm |
Alimentação: CA 220V | ||
Consumo de energia: 1000W Peso do mainframe: 53,6Kg Tamanho (C×L×A):800×500×310 mm | ||
Umidade: 5%-95% Temperatura de funcionamento: -35 a +80 ℃ |
Não | Nome | Quantidade | Unidade | Observação |
1 | Antena | 8 | peças | Omnidirecional |
2 | Controlador de fio | 1 | peças | |
3 | Linha de controle do controlador de linha | 1 | peças | Padrão |
4 | Linha de controle do controlador de linha sobressalente | 1 | peças | 20 milhões |
5 | Linha de energia | 1 | peças | Padrão |
6 | Caixa de puxar manualmente | 1 | peças | Acessório do sistema |
Impedância de entrada | 50Ω |
onda estacionária | ≤1,8 |
Ganho | 3dBi |
Capacidade de energia | 150W |
Direção da Polarização | Polarização Vertical |
Modulação Cruzada | <-107dBm |
Tipo de interface | 16/07 ou N-K |
Proteção contra raios | Aterramento Direto |
Proteção contra ventonn | 60(m/s) |
Diâmetro do Pólo | Φ25/40(mm) |
● Prisões, estúdios de gravação, bancos, salas de licitação de contratos,
● Igrejas, salas de aula, instalações de testes, serviços de segurança,
● Unidades Militares, Serviços Secretos, Salas de Conferência de Imprensa,
● Bibliotecas, Museus, Tribunais, Patrulha de Fronteiras e Repressão às Drogas, Alfândega, etc.
Passo 1 - Abra a caixa
● Abra a caixa. Mantenha as caixas desembaladas prontas para remoção ou envio futuro.
● verificar se os equipamentos e acessórios abertos estão em bom estado. Se forem encontrados quaisquer defeitos ou danos, entre em contato com seu fornecedor o mais rápido possível.

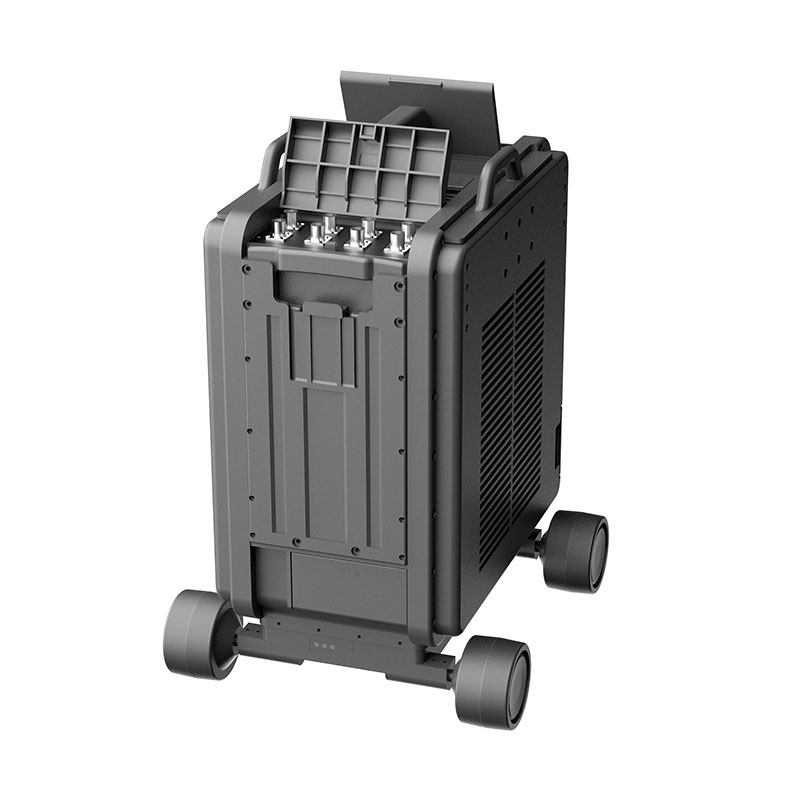

Passo 2 - Conectando a antena
● Abra a mala e retire a antena. Nota: não ative a blindagem até que a antena e a blindagem não estejam bem conectadas, caso contrário, a blindagem ficará gravemente danificada. Todos os custos e consequências daí decorrentes serão suportados pelo próprio utilizador.
● Cada antena é conectada individualmente à interface de saída RF do computador host.
Passo 3 - Inicie o Jammer
● Conecte a porta host AC~220V com o cabo de alimentação na mala: em seguida, coloque o botão vermelho lateral no arquivo "1";

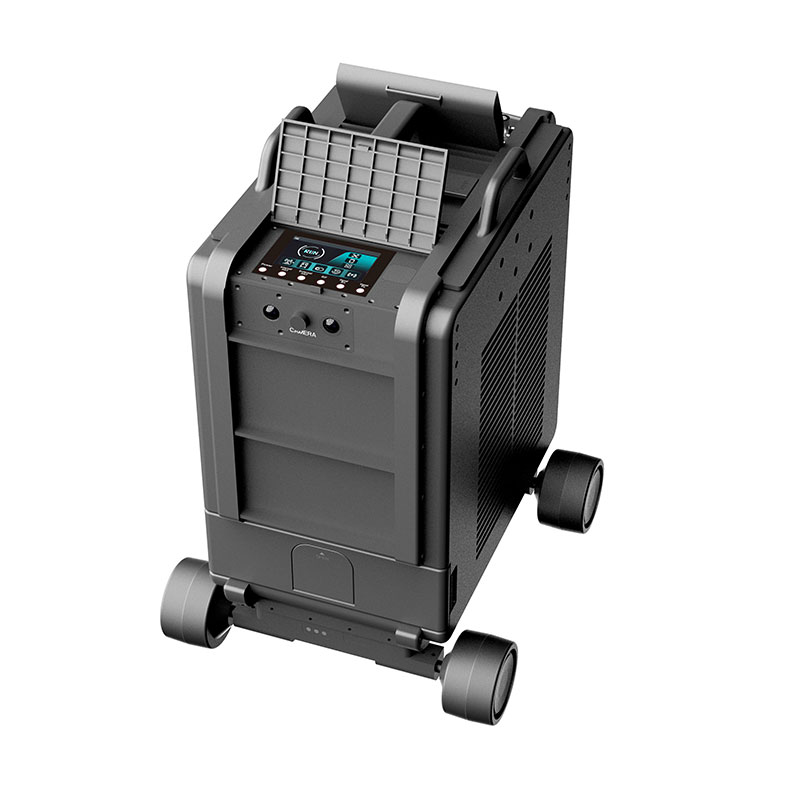

● O ajuste da potência inicial e de saída do controlador de fio:
1) Controlador de fio de conexão
A linha de conexão de controle de fio de 6 pinos está conectada à conexão de controle de fio de 6 pinos
porta na lateral do chassi;
2) Controle a potência de saída e saída do amplificador de potência com um controlador de fio.
[ALL Ch]: tela todos os botões liga/desliga de 4 canais;
[ALL PA]: teclas de ajuste de saída de potência para todos os 4 canais da blindagem;
[CHX]: a saída do Canal X é o número do canal de 1 ~ 8 quando a saída do
O canal X é ligado/desligado sozinho;
[PAX]: regulando a potência de saída do ChannelX sozinho X é o número do canal de 1/8.
A regulação da potência de saída é dividida em cinco seções: 20: 20 e 40.
Passo 4 - Desligue o Jammer
● o interruptor de saída de potência de cada canal está fechado;
● Desligar:
1) Coloque o botão vermelho na lateral do chassi em “0”;
2) Desconecte o cabo de alimentação;
